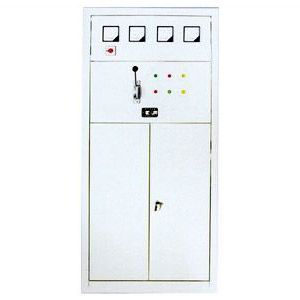

一、产品性能

PGL1/2型交流低压配电屏适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压不超过交流380V的低压配电系统中作为动力、配电、照明之用。本产品技术性能符合GB7251和GB4720标准。

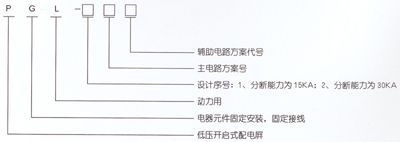

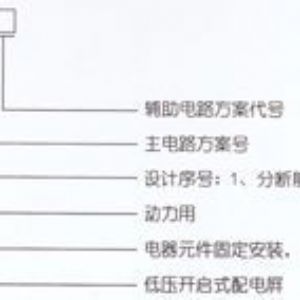

二、型号含义

三、产品设计特点

PGL12型交流低压配电屏，具有结构合理，电路配置安全，防护性能好，分析能力高，动热稳定性好，运行安全可靠等特点。是新一代低压开关设备，电网改造理想产品。

3.1该产品每一个主电路方案对应一个或数个辅助电路方案。使用户在选取主电路方案后，可很方便地从对应的辅助电路方案中选取合适的电气原理图，从而减轻了用户的设计工作量，提高了工作效率。

3.2取消了多回路小电动机控制方案，使主电路方案更加简洁合理。有关多回路小电动机的控制方案，建议选取动力箱系列产品。

3.3本产品屏宽尺寸分400、600、800、1000mm四种，每一屏可作为一独立单元，也能以屏为单元组合成各种不同方案，以便用户选用。

四、产品的电气参数

4.1额定绝缘电压为500V

4.2主电路额定工作电压为交流380V

4.3辅助电路的额定工作电压为交流220V/380V,直流110V/220V.

4.4PGL1型，额定分断能力为15KA（有效值）；PGL2，额定分断能力为30KA（有效值）。

五、结构简介

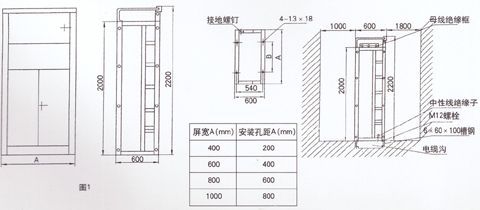

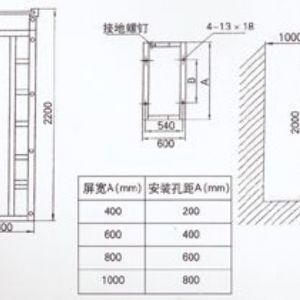

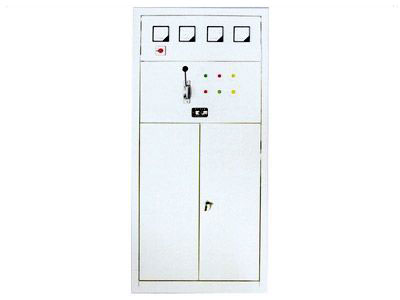

本产品系户内固定安装，为开启式双面维护的低压配电装置。产品的外形尺寸及结构见图1。

其壳体采用薄钢板及角钢焊接组合而成，屏前有门，屏上方的仪表板为开启式小门，可装设指示仪表，组装的屏与屏之间加有钢板弯制而成的隔板，这样就减少了由于一个单元（一面屏）内部故障而使事故扩大的可能。屏后骨架上方，装有防护罩的主母线安装于绝缘框上，有效防止上方坠落金属物件造成主母线断路的恶性事故。

中性母线设置二屏的下方绝缘子上，壳体内外均有防护漆层，始端屏可加防护板。

本产品具有良好的保护接地系统，主接地点焊剂在骨架的下方，仪表门也有接地点与壳体相连。这样就构成了一个完整的接地保护电路。由于这个接地保护电路的可靠性，防止操作者触电的防护能力大为加强。
