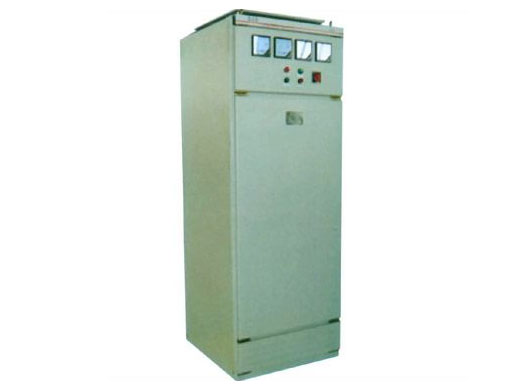

GGD低压配电柜

产品概述

　　GGD低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定电流至3150A以下的配电系统中作为动力、照明及配电设备的电能转换、分配和控制之用。

　　该产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

　　GGD低压配电柜符合lEC439《低压成套开关设备和控制设备》及GB7251.1—97《低压成套开关设备》等标准。

　　GGD低压配电柜的柜体采用通用柜形式。构架用8MF冷弯型钢局部焊接组装而成。构架零件及专用配套零件由型钢定点生产厂配套，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。柜体上下两端均有不同数量的散热槽孔。

　　柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型缘胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

　　装有电器元件的仪表门用多股软铜线与构架相连。柜内的妆装件与构架间用滚花螺钉连接，整柜构成远整的接地保护电路。

　　柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

　　柜体的防户等级为lP30，用户可根据环境的需要在IP20～IP40之间选择。

　　1000mm和1200mm宽的柜，正面采用不对称(800+200)，(800+400)的双门结构或整门结构，600mm和800mm宽的柜采用整门结构。柜体后面对称式双门结构。既解决直接触电的防护又提高了整体美观和强度，也便于制造厂形成标准化生产。

　　柜门采用镀锌转轴式铰链与构架相连。安装、拆卸方便。

　　装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装与构架问用接地滚花螺钉连接，构成完整的接地保护电路。

　　柜体前后、顶面及两端侧的防护等级达到IP30，也可根据用户的要求在IP20～IP40之间选择。

　　为加强通风和散热，在柜体的下部、后上部和顶部均有通风散热孔，使柜体在运行中形成自然通风道，有较好的散热性能。
