GCS低压抽出式开关柜

一、产品性能

GCS低压抽出式开关柜适用于发电厂、变电站、石油化工部门，厂矿企业、饭店及高层建筑低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

装置是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安全维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖、防扩等级高等特点。可以作为低压抽出式开关柜的换代产品使用。

装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽出式成套开关设备》等标准。

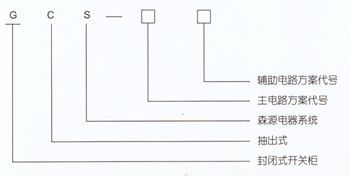

二、型号含义

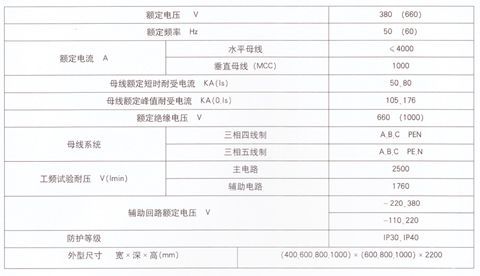

三、技术数据

四、结构概述

柜体强度、刚度好。GCS柜选用了西门子公司沿用至今的8MF型钢，其板料厚，材料及形状截面积比其它柜型所用型钢大很多，所以8MF型钢的强度和刚度好很多。

水平母线、垂直母线的短时耐受电流均达到80KA/1S，峰值耐受电流均达到176KA/0.1S这一性能高于其它型开关柜。

GCS柜选用的AH开关是由日本寺崎公司引进的（国产化型号DW914），为GCS柜的理想断路器，该产品技术指标高，保护功能完备，具有长、短、瞬三段保护，并且装柜不降容，这是其它型开关不能比拟的。

PC柜可装三台1600A及以下的开关，减少占地面积，降低工程造价。MCC柜可由1/2、1、1.5、2、3单元五种不同的功能单元组成，抽屉的推入、拉出及开关的分合都是通过操作统一手柄实现的。

由于采用水平母线柜后平置，使电缆室上下均有进出通道，解决了老产品无法上出线的问题。柜内所装电器元件及附件都是由指定厂家生产，有完善的质量保证体系。

五、安装尺寸
